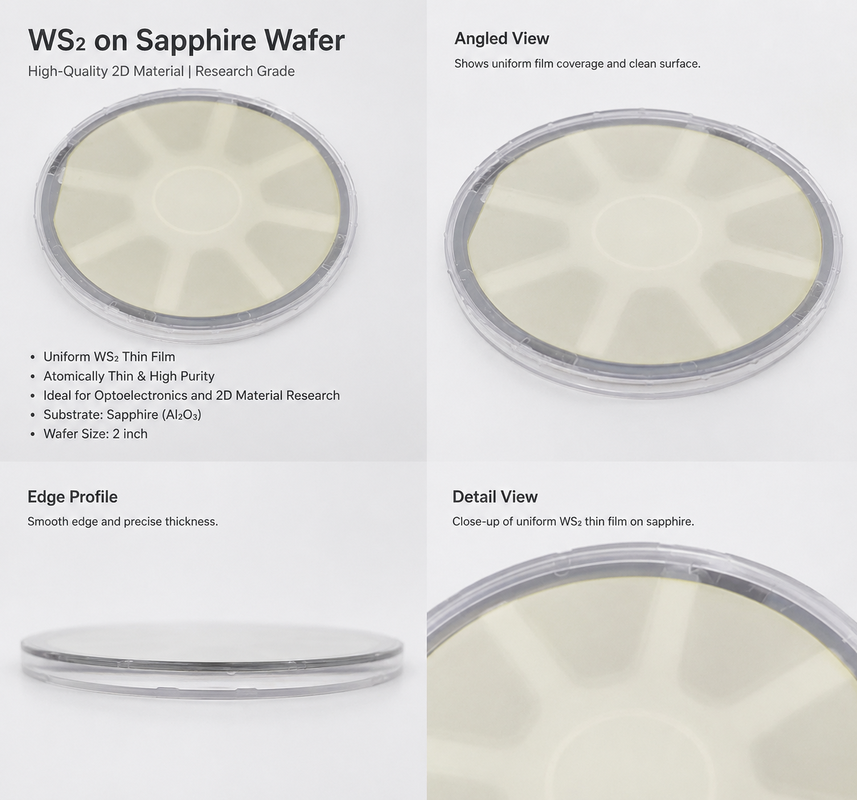

WS2 on Sapphire Wafer 2D Semiconductor Tungsten Disulfide Film on Sapphire Substrate ผนังวอล์ฟเมนดีซัลไฟด์ 2 มิติบนเซฟไฟร์

WS₂ บน Sapphire Wafer | ผู้จัดจำหน่ายฟิล์ม TMD เซมิคอนดักเตอร์ 2D คุณภาพสูง

ภาพรวมผลิตภัณฑ์

WS₂ บน Sapphire Wafer เป็นวัสดุเซมิคอนดักเตอร์สองมิติคุณภาพสูงที่ประกอบด้วยฟิล์มทังสเตนไดซัลไฟด์ที่ปลูกบนพื้นผิวแซฟไฟร์ WS₂ หรือที่รู้จักกันในชื่อทังสเตนไดซัลไฟด์ อยู่ในตระกูลไดแชลโคเจนไนด์ของโลหะทรานซิชัน หรือที่เรียกกันทั่วไปว่าวัสดุ TMD เนื่องจากโครงสร้างชั้นที่เป็นเอกลักษณ์ การตอบสนองทางแสง และคุณสมบัติของเซมิคอนดักเตอร์ WS₂ ได้กลายเป็นหนึ่งในวัสดุที่น่าสนใจที่สุดสำหรับนาโนอิเล็กทรอนิกส์ ออปโตอิเล็กทรอนิกส์ เซ็นเซอร์ และการวิจัยเซมิคอนดักเตอร์ขั้นสูงรุ่นต่อไป

เนื่องจากเทคโนโลยีเซมิคอนดักเตอร์ยังคงเคลื่อนไปสู่โหนดเทคโนโลยีที่มีขนาดเล็กลง ระบบวัสดุที่ใช้ซิลิคอนแบบเดิมๆ ต้องเผชิญกับความท้าทายที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งเมื่อช่องของทรานซิสเตอร์แคบลง และการเคลื่อนย้ายของตัวพาได้รับผลกระทบอย่างมากจากข้อบกพร่องที่พื้นผิว ภายใต้แนวโน้มการพัฒนานี้ วัสดุเซมิคอนดักเตอร์ใหม่จำเป็นเพื่อรองรับนวัตกรรมอุปกรณ์ในอนาคต วัสดุเซมิคอนดักเตอร์สองมิติ เช่น WS₂ ถือเป็นตัวเลือกที่น่าสนใจสำหรับการวิจัยหลังซิลิคอน โดยเฉพาะอย่างยิ่งในอุปกรณ์ลอจิกขั้นสูง ชิป AI ฮาร์ดแวร์นิวโรมอร์ฟิก หน่วยความจำความเร็วสูง การสื่อสารไร้สาย ไบโอเซนเซอร์ เซ็นเซอร์ก๊าซ และเครื่องตรวจจับแสง

WS₂ บนเวเฟอร์แซฟไฟร์ของเราได้รับการออกแบบมาสำหรับห้องปฏิบัติการวิจัย มหาวิทยาลัย สถาบันเซมิคอนดักเตอร์ บริษัทออปโตอิเล็กทรอนิกส์ และทีมพัฒนาวัสดุขั้นสูง ผลิตภัณฑ์นี้มีฟิล์ม WS₂ ต่อเนื่องหลายชั้น ความเรียบของพื้นผิวที่ดีเยี่ยม การตอบสนองของโฟโตลูมิเนสเซนซ์ที่แข็งแกร่ง และตรวจสอบคุณภาพคริสตัลด้วยวิธีการระบุลักษณะขั้นสูง รวมถึง AFM, Raman, PL, PL mapping, GIXRD, TEM และ GI-WAXS

ทำไมต้อง WS₂ บน Sapphire?

แซฟไฟร์ถูกนำมาใช้อย่างกว้างขวางเป็นวัสดุตั้งต้น เนื่องจากมีความแข็งแรงเชิงกลที่ดีเยี่ยม มีเสถียรภาพทางความร้อน ทนทานต่อสารเคมี และความโปร่งใสทางแสง เมื่อรวมกับ WS₂ แซฟไฟร์จะมอบแพลตฟอร์มที่มั่นคงและเชื่อถือได้สำหรับการเติบโตของวัสดุ 2 มิติ การทดสอบทางแสง การผลิตอุปกรณ์ และการวิจัยเซมิคอนดักเตอร์

WS₂ บนแซฟไฟร์เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความสม่ำเสมอของฟิล์มคุณภาพสูง คุณสมบัติของพื้นผิวที่มั่นคง และการตอบสนองทางแสงที่แข็งแกร่ง เมื่อเปรียบเทียบกับเกล็ด 2 มิติที่ถ่ายโอนแบบสุ่ม ฟิล์ม WS₂ ระดับเวเฟอร์บนแซฟไฟร์ให้ความสม่ำเสมอที่ดีกว่า และเหมาะสำหรับการวิจัยอย่างเป็นระบบ การแสดงลักษณะเฉพาะในระดับเวเฟอร์ และการพัฒนากระบวนการของอุปกรณ์มากกว่า

ตารางคุณสมบัติผลิตภัณฑ์

ประเภทสินค้าที่มีจำหน่าย

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

ข้อดีของผลิตภัณฑ์

WS₂ บนเวเฟอร์แซฟไฟร์ของเราได้รับการพัฒนาสำหรับลูกค้าที่ต้องการมากกว่าตัวอย่างวัสดุ 2D พื้นฐาน ผลิตภัณฑ์นี้เหมาะสำหรับผู้ใช้ที่ต้องการคุณภาพของฟิล์มที่สม่ำเสมอ ข้อมูลลักษณะเฉพาะที่เชื่อถือได้ และประสิทธิภาพของวัสดุระดับเวเฟอร์ที่เสถียร

เมื่อเปรียบเทียบกับเกล็ดขัดผิวขนาดเล็ก WS₂ บนเวเฟอร์แซฟไฟร์เป็นแพลตฟอร์มวัสดุที่มีพื้นที่ขนาดใหญ่กว่าสำหรับการวิจัยอย่างเป็นระบบ ช่วยให้นักวิจัยลดความแปรผันของตัวอย่างต่อตัวอย่างและสนับสนุนการทดลองอุปกรณ์ที่สอดคล้องกันมากขึ้น โครงสร้างฟิล์มต่อเนื่องหลายชั้นยังทำให้เหมาะสำหรับการทดสอบทางแสง การวิเคราะห์โครงสร้าง และการพัฒนากระบวนการ

สัญญาณโฟโตลูมิเนสเซนซ์ที่แข็งแกร่งและ FWHM ที่แคบบ่งบอกถึงคุณภาพแสงที่สูง สัณฐานวิทยาของพื้นผิวเรียบที่ได้รับการยืนยันโดย AFM ทำให้วัสดุนี้เหมาะสำหรับการวิจัยในระดับนาโน การแสดงคุณลักษณะเฉพาะของ GIXRD และ GI-WAXS ยังสนับสนุนคุณภาพของคริสตัลและความน่าเชื่อถือทางโครงสร้างของฟิล์ม WS₂ อีกด้วย

สรุปลักษณะ

การใช้งาน WS₂ บน Sapphire Wafer

WS₂ บนแซฟไฟร์เหมาะสำหรับการวิจัยขั้นสูงและการใช้งานที่เกี่ยวข้องกับเซมิคอนดักเตอร์ที่หลากหลาย โดยเฉพาะอย่างยิ่งในด้านที่จำเป็นต้องมีคุณสมบัติของเซมิคอนดักเตอร์แบบสองมิติ การตอบสนองทางแสงที่แข็งแกร่ง และความสม่ำเสมอของวัสดุในระดับเวเฟอร์

คำอธิบายแอปพลิเคชันโดยละเอียด

1. การวิจัยเซมิคอนดักเตอร์ 2 มิติ

WS₂ เป็นหนึ่งในวัสดุ TMD ที่สำคัญที่สุดสำหรับการวิจัยเซมิคอนดักเตอร์รุ่นต่อไป โครงสร้างแบบชั้นและคุณลักษณะของเซมิคอนดักเตอร์ทำให้เป็นวัสดุที่น่าสนใจสำหรับการศึกษาการขนส่งของผู้ให้บริการ ผลกระทบของพื้นผิว พฤติกรรมทางแสง และประสิทธิภาพของอุปกรณ์ระดับนาโน WS₂ บนเวเฟอร์แซฟไฟร์เป็นแพลตฟอร์มที่มั่นคงสำหรับมหาวิทยาลัยและห้องปฏิบัติการที่ทำงานเกี่ยวกับวัสดุ 2 มิติและเทคโนโลยีเซมิคอนดักเตอร์ในอนาคต

2. การวิจัยลอจิก IC และชิป AI

เนื่องจากการปรับสเกลซิลิคอนแบบดั้งเดิมเผชิญกับข้อจำกัดทางกายภาพ จึงได้มีการสำรวจวัสดุใหม่ๆ สำหรับการพัฒนาชิป IC และ AI ลอจิกในอนาคต WS₂ ถือเป็นวัสดุเซมิคอนดักเตอร์ 2D ที่มีแนวโน้มสำหรับการวิจัยในช่องสัญญาณที่บางเฉียบ โครงสร้างอุปกรณ์ขั้นสูง และวงจรรวมในอนาคต WS₂ บนเวเฟอร์แซฟไฟร์สามารถใช้เป็นแพลตฟอร์มวัสดุสำหรับการวิจัยในระยะเริ่มต้น การสร้างต้นแบบอุปกรณ์ และการกำหนดลักษณะเฉพาะ

3. ฮาร์ดแวร์นิวโรมอร์ฟิก

การประมวลผลแบบ Neuromorphic ต้องการวัสดุและโครงสร้างอุปกรณ์ใหม่ๆ ที่สามารถรองรับฟังก์ชันการประมวลผลที่ได้รับแรงบันดาลใจจากสมอง เซมิคอนดักเตอร์สองมิติ เช่น WS₂ กำลังได้รับการศึกษาถึงศักยภาพในสถาปัตยกรรมอุปกรณ์ที่เกิดขึ้นใหม่ WS₂ บนเวเฟอร์แซฟไฟร์สามารถรองรับการวิจัยเกี่ยวกับกลไกอิเล็กทรอนิกส์และออปโตอิเล็กทรอนิกส์ใหม่สำหรับฮาร์ดแวร์นิวโรมอร์ฟิก

4. เครื่องตรวจจับแสงและอุปกรณ์ออปโตอิเล็กทรอนิกส์

WS₂ มีการตอบสนองทางแสงสูง ทำให้เหมาะสำหรับการวิจัยเครื่องตรวจจับแสงและออปโตอิเล็กทรอนิกส์ สัญญาณ PL ที่แรงของฟิล์ม WS₂ ของเราบ่งบอกถึงคุณภาพการมองเห็นที่ดี ซึ่งเป็นสิ่งสำคัญสำหรับการตรวจจับแสง การตรวจจับด้วยแสง และการศึกษาการแปลงโฟโตอิเล็กทริค แซฟไฟร์ยังให้ความโปร่งใสและเสถียรภาพทางแสงที่ดี ทำให้เป็นสารตั้งต้นที่ดีเยี่ยมสำหรับการใช้งานด้านออปโตอิเล็กทรอนิกส์

5. เซนเซอร์

เนื่องจากอัตราส่วนพื้นผิวต่อปริมาตรของวัสดุสองมิติสูง WS₂ จึงเหมาะสำหรับการวิจัยเซ็นเซอร์ รวมถึงเซ็นเซอร์ชีวภาพและเซ็นเซอร์ก๊าซ พื้นผิวของ WS₂ สามารถโต้ตอบกับโมเลกุลภายนอกได้ ทำให้มีประโยชน์สำหรับการศึกษาที่เกี่ยวข้องกับการตรวจจับ WS₂ บนเวเฟอร์แซฟไฟร์มอบแพลตฟอร์มซับสเตรตที่เสถียรและสม่ำเสมอสำหรับการพัฒนาเซ็นเซอร์

6. อุปกรณ์อิเล็กทรอนิกส์ที่ยืดหยุ่น

แม้ว่าแซฟไฟร์จะเป็นสารตั้งต้นที่มีความแข็ง แต่ WS₂ ในฐานะวัสดุ 2D ก็ยังได้รับการศึกษาอย่างกว้างขวางในด้านอุปกรณ์อิเล็กทรอนิกส์แบบยืดหยุ่น WS₂ บนแซฟไฟร์สามารถใช้เป็นแพลตฟอร์มการวิจัยสำหรับการเติบโตของวัสดุ การแสดงลักษณะเฉพาะ และการพัฒนากระบวนการถ่ายโอน ก่อนที่จะรวมเข้ากับโครงสร้างอุปกรณ์ที่ยืดหยุ่นส.
